自動跟蹤定位射流滅火系統分為噴射型自動射流滅火系統,噴灑型自動射流滅火系統和自動消防炮滅火系統。都知道噴射型自動射流滅火系統配套的電磁閥或者電動閥是一對一的關系。但是噴灑型自動射流滅火裝置的流量較小,保護半徑也小,使用的滅火裝置的數量比較多,一個滅火裝置對應一個電磁閥,有些客戶認為有點浪費,那么噴灑型自動射流滅火裝置和電磁閥的數量關系究竟怎樣呢?
按照《大空間智能型主動噴水滅火系統技術規程》,噴灑型自動射流滅火裝置中,

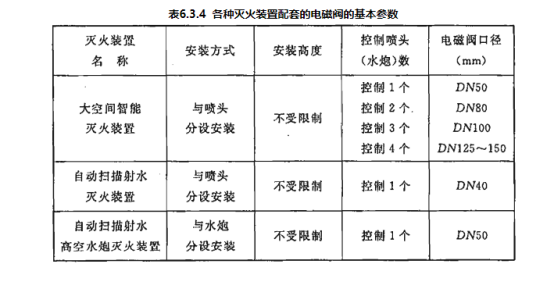

6.3.4各種滅火裝置配套的電磁閥的基本參數應符合:
按照這個表格的話,大空間智能滅火裝置也就是噴灑型自動射流滅火裝置的配套電磁閥數量,DN50的電磁閥控制一個噴頭,DN80 的電磁閥能夠控制2個噴頭,DN100能夠控制3個噴頭,DN125-150的電磁閥控制4個噴頭。

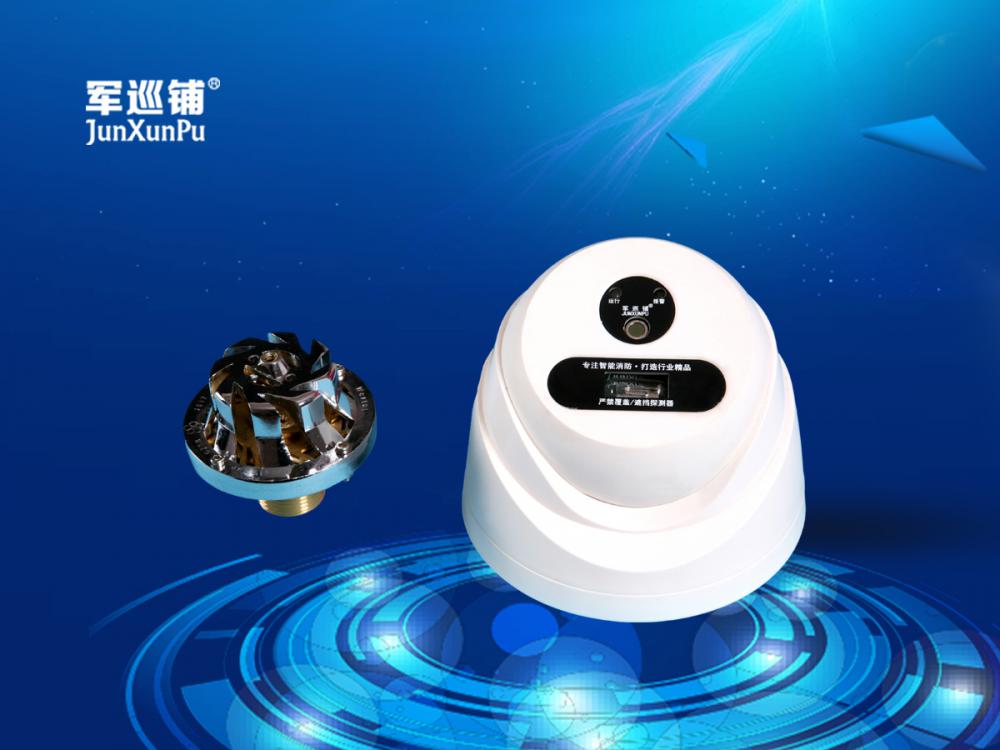

但是噴灑型自動射流滅火裝置的流量為5L和10L,常用5L的居多,噴頭的進水口徑為20MM,很過的設計中為了節省工程費用,使用DN50的電磁閥帶兩個噴頭,可行嗎?
假如:管徑50mm管道比阻S=11080,2公斤出水壓力相當于作用水頭H=20m。當管長L=10m時,流量為Q=[H/(SL)]^(1/2)=[20/(11080*10)]^(1/2)=0.0134m^3/s;每小時出水48.24立方米。平均的流量為13.4L/S,已經大于了兩個噴頭的10L/S的流量,所以,從計算的角度來說,一個電磁閥可以帶2個5L的噴頭。但是我們在設計中,需要依照標準進行設計。
