大空間的場景中，能夠看到清晰的圖像，能夠顯示如何的定位，定位的坐標，定位的時間，看到著火的情況等內容，無疑給用戶增加許多的可信度，就像是撥開了層層的紗，看清楚定位過程，能夠引起更多用戶的信任。用戶信任，那么我們就需要將圖像型火災探測器設計在圖紙上，使用什么型號，多少臺，間隔多少米等數據要清楚。今天咱們就來聊聊圖像型火災探測器的設計間距問題。

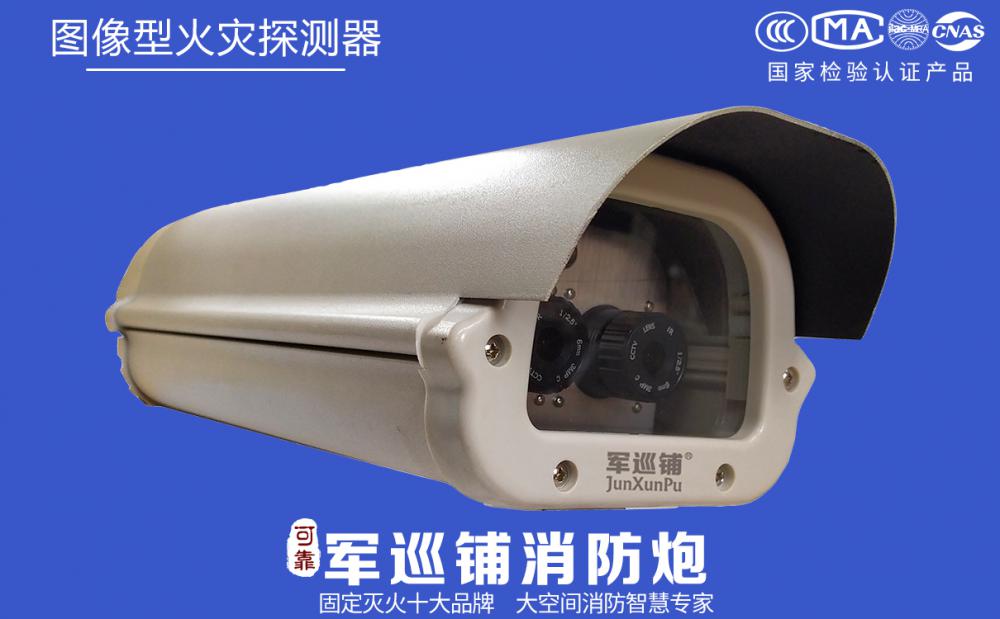

　　圖像型火災探測器常用鏡頭的焦距作為區別型號，常用為4MM，6MM，8MM和12MM。其中6MM和12MM最為常見，今天就用6MM和12MM為例。

　　在《特種火災探測器》標準中，規定了圖像型火災探測器的探測距離，在固定火焰的情況下，6MM的探測距離不小于50米，12米的探測距離不小于100米。我們在網絡上經常看到探測距離有200米，300米的。探測器的探測距離和火焰的大小有關系，常用50米和100米使用的火焰為15CM的正方形火盆，高度為30MM。而探測需要達到200米，甚至300米的探測，需要火焰大小可以按照正比例的方式計算下。

　　但是圖像型火災探測器的探測距離有了，那么設置探測器的間距為多少米?我們總結了一個方式，標準上沒有規定探測間距，但是有視場角，有水平角度和垂直角度，水平角度是圖像探測器能夠探測多寬，也就是間距；垂直角度是探測的面有多大。而這個探測多寬是可以通過計算出來的。

　　如果把圖像型火災探測器的水平角度來看成一個三角形的話，那么探測距離就是高，兩腰的夾角就是水平角度，我需要求的就是底邊的長度。咱們先將三角形看成一個等腰三角形，如果使用6MM的探測器，那么水平夾角就是42°，探測距離是50米，那么底邊長度是38.4米；如果使用12MM的探測器，那么水平夾角就是22°，探測距離是100米的話，那么底邊長度是38.8米。（通過高數的函數公式就可以得出）

　　通過數據可以得出，圖像型火災探測器6MM和12MM的設置間距是一樣的，約38米。我們在設計圖像型火災探測器的時候就可以按照這個間距來設計。
