隨著智能消防設備的發展，帶圖像的消防設備收到用戶的熱捧，尤其是智能消防水炮系統和圖像型火災探測器系統。智能消防水炮在場景中使用數量較少，布線也簡單；但是圖像型火災探測器的使用數量較多，布線方式多種多樣，怎么布線簡單，省錢，布線的速度還快呢？

　　圖像型火災探測器常規的線路只有24V電源線，傳輸視頻的網線，有的廠家可能還需要傳輸信號的信號線，而采用軍巡鋪品牌的圖像探測器主機的話，視頻線具有傳輸信號的作用，所以不需要信號線就能完成布線。

　　但是，幾十臺圖像型火災探測器分布在不同的防火區域，電源線還好說，但是使用網線布置的時候，不但使用的數量多，線路復雜；而且網線的傳輸距離受到限制，常用的網線的傳輸距離小于100米。有懂行的用戶可能會說，網線多采用交換機級聯就可以了啊，這樣的方式可行，但是要么使用的網線多，要么使用的交換機數量多，一級一級的節點布置，在后期一旦有視頻出現問題，查線麻煩。

　　也有用戶說，使用光纖就可以解決這樣的問題了吧，沒錯，但是光纖的連接有兩種方式，一種是普通的網絡交換機配光端機實現；另外一種就是光纖交換機。目前來說，使用光纖交換機是最為便捷的一種方式。總結來說：

　　一、使用網線，加上交換機，級聯的方式布線。

　　二、使用網線，加上交換機，再加上光端機和光纖布線；

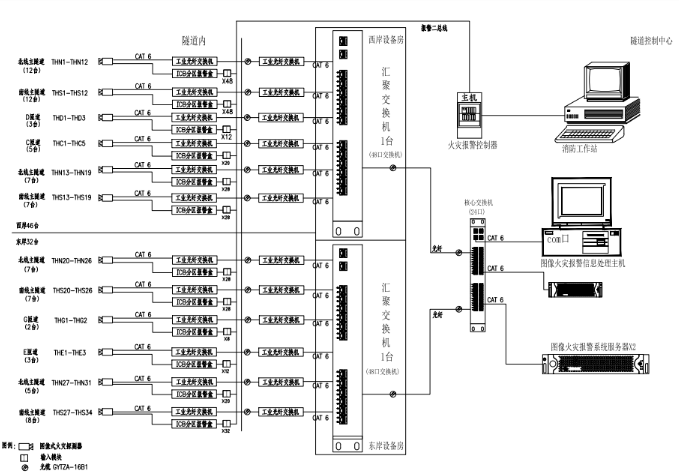

　　三、使用網線，加上光纖交換機和光纖匯聚器連接。

　　如果采用第二種方式，那么有幾個交換機就需要布置幾對光端機，對于在中控室的主機來說，光端機需要的數量較多。

　　最為簡單的就是光纖交換機和光纖匯聚器。假如有100臺設備需要安裝，那么我們可以配置8電2光或者16電2光的交換機，大概需要13臺個或者7臺；配置一臺4光2電的匯聚器就可以完成視頻信號的布線。

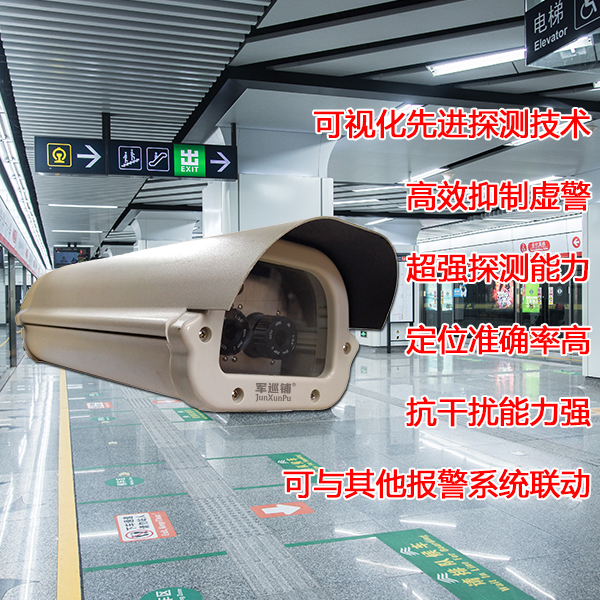

　　圖像型火災探測器屬于智能型火災探測設備，它具有火焰探測功能，適用于商場、倉庫、地鐵、隧道、體育場館、煉油廠等大型空曠場合。特別針對室外、隧道和室內高大空間，以及其他特殊空間特殊需求而開發的火災探測器。

　　它由近紅外和彩色攝像機組成，可將采集到的近紅外視頻圖像信號/彩色視頻圖像信號傳送給信息處理主機，使火災探測和圖像監控得到有機的結合。對火焰可見光部分進行分析判斷，報警及時、定位準確、誤報率低。

　　具體的配置可以咨詢軍巡鋪廠家，使用效率最高的布線方式，節省工期，節省人力，節省工程費用。
