無論是在廠房，倉庫中，還是煤場，化工廠中，都經常看到圖像型火災探測器的安裝。安裝過的師傅都知道，圖像型火災探測器在安裝的過程是非常簡單的，將固定支架通過膨脹螺栓固定在墻壁上，然后將支架固定在螺栓上，將圖像型火災探測器固定在支架上，連接線路就可以。但是很多在圖像探測器的周圍都會有一個電源箱，電源箱究竟起到什么作用？

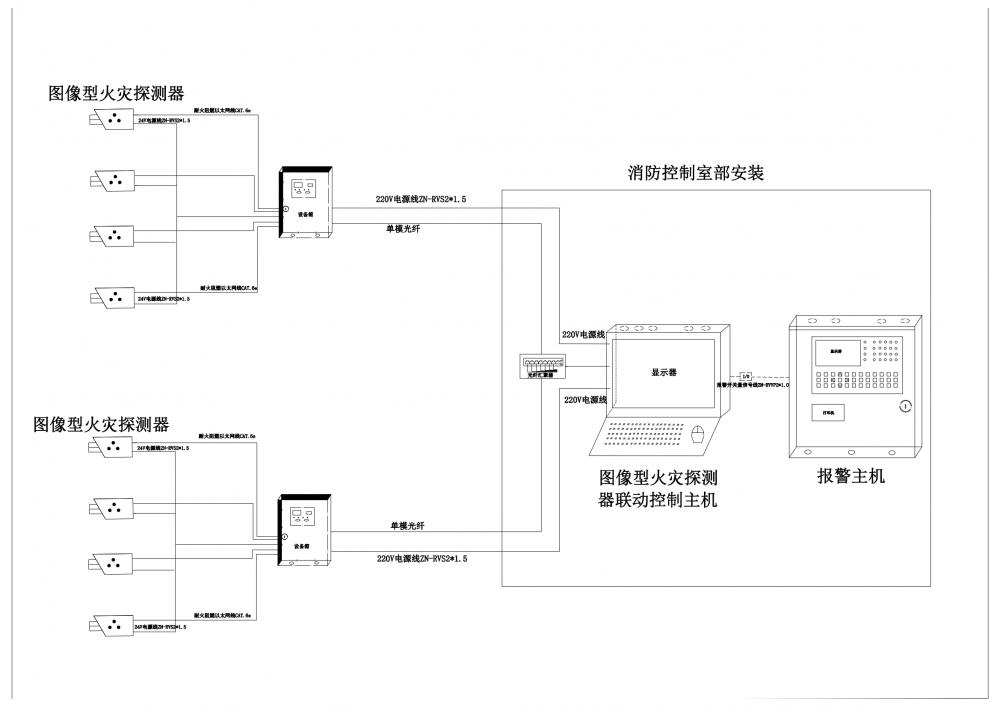

    圖像型火災探測器在運行的時候，需要有2組線路，一組是電源線，一組是視頻線，電源箱的作用其一，就是連接電源使用。常用的圖像型火災探測器使用24V的電源，而在一個廠房，倉庫中使用到的探測器數量較少，可以直接通過主機提供24V的電源連接就可以；但是如果有物流園，或者是工廠，那廠房、倉庫的數量增加，這時候如果再使用主機提供的24V電源，不但電源的功率需要增加，而且電源的線路距離遠，電壓會降低。

    圖像型火災探測器的功率為5W，連接12個探測器，24V的電壓在經過200米后，電壓壓降在在5V左右，也就是200米后24V的電源剩余18V左右的電壓。這個電壓對于軍巡鋪圖像探測器來說不影響運行，但是距離如果達到400米，甚至更遠呢?這種情況下，使用電源箱，將傳輸電源增加到220V，經過電源箱中電源轉換器，輸出24V至探測器，穩定電壓，增加探測器的使用壽命。

    圖像型火災探測器運行除了電源，還必須有視頻傳輸，通常使用網線進行傳輸，但是網線的有效傳輸距離不大于100米，如果更遠的話，就需要使用到交換機，將信號增強繼續傳輸，但是如果距離超過了200米，甚至300米，使用多級交換機的話，就不如使用光纖進行傳輸。這里的電源箱中也會有光纖交換機，輸入網線，輸出光纖，這樣對于遠距離傳輸視頻信號效果更好。而光纖交換機的安裝位置在電源箱中更加合適。

    圖像型火災探測器在場景中使用數量較多，線路連接也比較多，一旦出現故障情況，查詢線路比較麻煩，這時候可以以電源箱為分界點進行檢查，電源箱連接探測器，電源箱連接主機，只要檢查哪一方的線路有問題，那么就可以確定故障點在哪個地方，處理起來更加快捷，也更加方便。

    圖像型火災探測器和電源箱配合使用，能夠減輕接線負擔，降低探測器的故障率，同時也能夠在設備出現問題時，快速的處理問題。電源箱在圖像型火災探測器系統中比較重要，在需求時可以和廠家溝通下。
