在現代工業環境中，防爆型消防水炮因其卓越的防火滅火性能而廣泛應用于儲煤場、儲煤棚、化工、石油等易燃易爆場所。然而，由于其特殊的防爆設計，許多用戶對防爆型消防水炮的整體布線感到困惑。防爆型消防水炮布線究竟分為哪幾部分？使用什么類型的線路連接省線材？

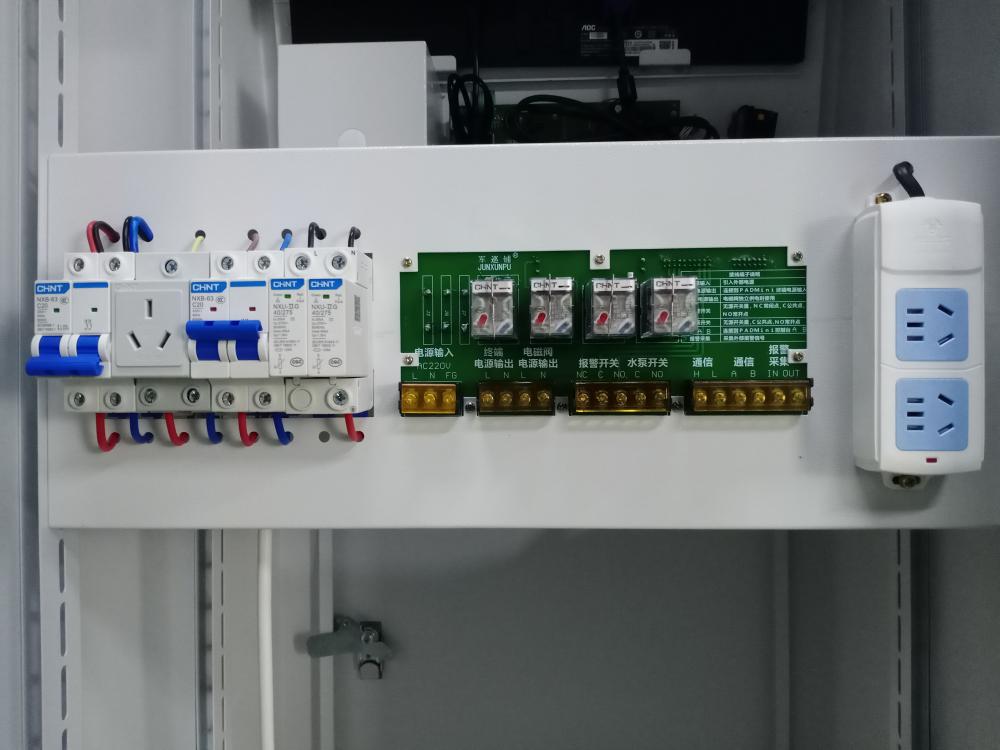

1. 主機至控制箱的連線

防爆型消防水炮的主機與控制箱之間的連線主要包括電源線和通訊線。電源線是整個系統運行的基礎，必須采用規范要求的耐火阻燃線，以確保在高溫或火災情況下仍能正常工作。根據距離的遠近，電源線的線徑也會有所不同。一般來說，對于較長距離的連線，建議使用2.5平方毫米的線路，以滿足功率需求并減少電壓損失。

通訊線則是實現主機與控制箱之間信息傳遞的關鍵。同樣地，通訊線也需要采用耐火阻燃材料，并根據通訊距離選擇合適的線徑。需要注意的是，通訊距離有一定的限制。當控制箱與主機之間的距離超過300米時，建議使用光纖替代傳統的通訊線，以避免信號衰減和干擾。

多個控制箱之間通常采用串聯的方式連接。這種方式不僅簡化了布線過程，還提高了系統的可靠性。當某個控制箱出現故障時，其他控制箱仍然能夠正常工作，確保系統的持續穩定運行。

2. 控制箱至防爆型消防水炮炮體的連線

控制箱與防爆型消防水炮炮體之間的連線同樣包括電源線和通訊線。由于這個距離相對較近，線路可以采用1.5平方毫米的線徑來滿足功率需求。一臺防爆型消防水炮的功率通常不大于150瓦，因此這個線徑足以保證設備的正常運行。

在連線過程中，需要注意保持線路的整潔和固定。避免線路彎曲過度或受到外力擠壓，以免影響信號傳輸和電源供應。同時，還需要定期檢查線路的完好性，及時發現并處理潛在的安全隱患。

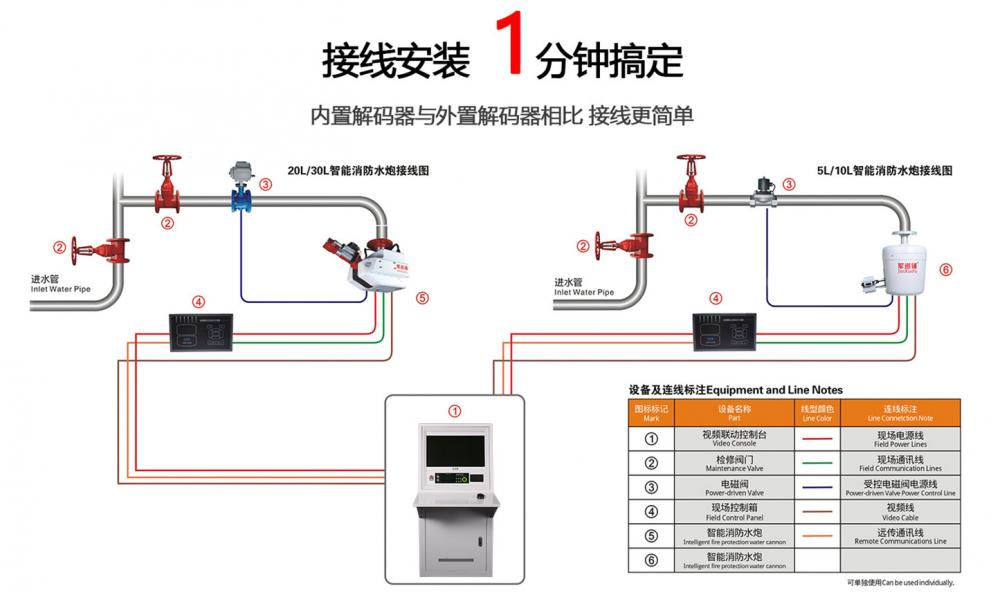

3. 水炮連接探測器、電動閥的線路

防爆型消防水炮的水炮本體輸出24伏特的電源線和信號線，用于連接外置探測器和電動閥。如果有多個探測器，它們之間通常采用并聯的方式連接。這種連接方式不僅簡化了布線過程，還提高了系統的可擴展性。當需要增加更多探測器時，只需簡單地將新探測器并聯到現有系統中即可。

電動閥的線路也經過優化，直接從水炮引出。這樣，用戶只需將電動閥連接到水炮上即可實現遠程控制。這種設計不僅減少了布線復雜性，還提高了系統的響應速度和可靠性。

4. 視頻線

每一臺防爆型消防水炮都會標配攝像頭，用于實時監控火情和滅火效果。攝像頭的像素有200萬和130萬兩種規格可供選擇，以滿足不同場景的需求。一臺水炮一組視頻線，采用SYV75-5的同軸電纜進行傳輸。這種電纜具有較好的抗干擾能力和傳輸穩定性，適用于長距離的視頻信號傳輸。

如果水炮距離主機超過了300米，建議轉換為光纖連接。光纖傳輸具有更高的帶寬和更遠的傳輸距離，能夠滿足遠距離視頻監控的需求。然而，光纖連接需要專業的設備和技術進行安裝和維護，因此在實際應用中需要根據具體情況進行選擇。

有些用戶可能會問，為何不用網線連接？這是因為網線連接相對復雜且容易出錯。網線連接一定需要交換機，并且如果距離遠的話還需要光纖轉換器。此外，主機設置也比較麻煩，攝像頭有IP地址還需要通道調整。而且網線壓水晶頭也是個技術活，否則容易導致視頻沒畫面或者橫紋。相比之下，同軸電纜的線路接對就可以直接使用，更加方便快捷。

綜上所述，防爆型消防水炮的接線原理涉及多個方面和細節。用戶在安裝和使用過程中需要仔細閱讀產品說明書并遵循相關規范進行操作。只有這樣才能夠充分發揮防爆型消防水炮的性能優勢并為場景的主動防火滅火提供有效的防護。
