現階段大空間使用消防水炮系統的越來越多，但是有不少的用戶對于消防水炮的設計間距有不少的認知誤區。以10L的消防水炮為例，ZDMS0.6/10S-JXP的保護半徑是35米，那么水炮的間距不就是35米嗎？為什么很多的圖紙上水炮距離有的遠有的近，這些又是為什么呢？

消防水炮系統的設計間距不能單單依靠水炮的保護半徑作為設計依據，需要結合國標，并根據不同的場景的尺寸進行設計。

以常用的10L消防水炮為例：

在拿到圖紙后，首先要根據圖紙上場景的長寬比例來確定消防水炮系統管道的布置。通過布置管道確定水炮的設計范圍；常見的場景平面圖屬于長方形的較多，根據現有的標準《自動跟蹤定位射流滅火系統技術標準》GB51427-2021中4.4.1

自動消防炮滅火系統和噴射型自動射流滅火系統每臺滅火裝置、噴灑型自動射流滅火系統每組滅火裝置之前的供水管路應布置成環狀管網。環狀管網的管道管徑應按對應的設計流量確定。

4.2.1 自動消防炮滅火系統和噴射型自動射流滅火系統應保證至少2臺滅火裝置的射流能到達被保護區域的任一部位。

10L的消防水炮屬于噴射型自動射流滅火系統，管網應設置為環形。

在看到長方形的平面圖后，確定場景的寬度是否大于保護半徑。在這里有個需要注意的地方，10L的消防水炮保護半徑是35米，這個數據是經過國家檢驗中心測試后，給出的檢驗報告中的數據；而現有國標《自動跟蹤定位射流滅火系統技術標準》中對于消防水炮的保護半徑也進行了規定，10L消防水炮的保護半徑為28米。所以，我們在設計的時候需要依照國標數據來設計，也就是保護半徑不大于28米。

長方形平面圖中，長度確定需要一排需要幾臺水炮，這里涉及了消防水炮的間距，但是這個間距還不能確定。10L水炮的設計保護半徑是28米，保護面積是以水炮垂直映射在地面的點為圓心，半徑28米的圓形。分為3種情況：

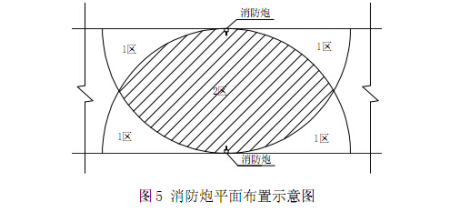

1、場景的寬度小于28米，水炮的設置為對射，水炮探測范圍的利用率為最大。水炮的設置為兩側靠墻壁安裝。消防水炮設計間距可以利用三角形的勾股定理來計算，

a2+b2=c2

a邊對應的就是水炮的間距的1/2；

b邊對應的是場景的寬度；

c邊就是水炮的保護半徑；

2、場景的寬度大于28米

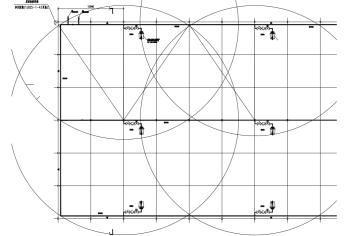

2.1、這個時候場景中應有一排或者多排立柱作為支撐點，那么管道可以設置為“日”字、“目”字等形狀，水炮設置為三、四排或者更多，相互對射的方式，設計的間距也利用勾股定理確定。此方式使用管道較多，水炮的數量較少。

2.2、另外一種方式，管道設計為“口”字形，設計間距利用勾股定理來確定，但是寬度大于28米，水炮探測射水保護半徑有限，所以在場景的四個角的位置需要增加四臺水炮，來保證滿足標準4.2.1條。此方式使用管道較少，但是水炮的數量較多。

2.3、如果場景處于不規則的形狀，例如圓形穹頂，五邊形，六邊形建筑等，可以通過靠近邊緣的一點為圓心，畫出保護半徑，確定第二臺水炮的間距。

消防水炮的設計，《自動跟蹤定位射流滅火系統技術標準》4.2.11 滅火裝置與端墻之間的距離不宜超過滅火裝置同向布置間距的一半。

在設計時需要注意。
